Les Passages ISS : acquisition d'images

Cet article fait suite à l'exposé du 17 novembre 2017 au GAPRA

Introduction

Les passages de l'ISS dans le ciel sont nombreux. En effet, la durée d'une rotation autour de la Terre est de 93 minutes environ.
Cela donne de nombreuses occasions d'observer la station. Voici deux manières différentes d'immortaliser un passage :

- Avec un simple appareil photo et un trépied :


Appareil photo Canon 700D sur trépied fixe, focale : 18mm, temps d'exposition : 3 mintues à 100 ISO

- Avec un télescope et un appareil photo :

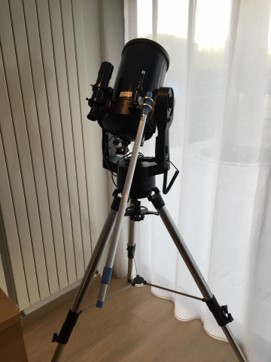

Télescope Meade Lx90 avec dispositif de guidage débrayé et suivi manuel
+ laser de pointage à l'aide d'un manche à balai !


Image obtenue à l'aide d'un télescope Lx90 D=203mm
avec 2000mm de focale et une caméra QHY5LC

Ephémérides

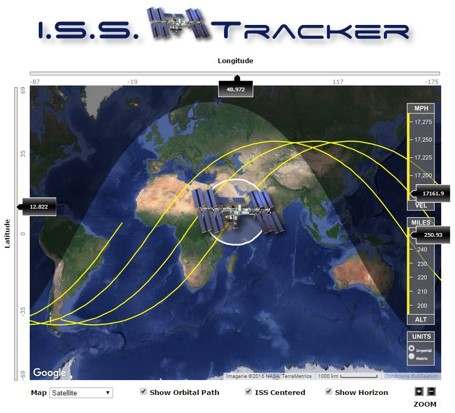

Afin d'obtenir les horaires des passages pour votre lieu d'observation, rendez-vous sur Heavens Above, ou tout logiciel de planétarium, comme par exemple Stellarium.
Il existe aussi de nombreuses applications pour mobile, avec possibilité de paramétrer des alertes. La plupart sont gratuites (avec quelques options parfois payantes).

Une fois que l'on sait où et quand regarder, il va falloir passer à l'acquisition des images !

Premier essai : avec un appareil photo fixé sur le télescope

Il s'agit ici de mes propres paramétrages, mais ils sont raisonnablement transposables sur d'autres configurations.

Mon Premier « shoot » de l’ISS - 18 décembre 2016 :

Configuration : Meade Lx90 8’’ moteurs débrayés + réducteur de focale x0,63 (pour être certain de ne pas la rater) + canon 700D en mode rafale (1/500’ - 800 ISO)
Bilan : 480 images (digne d’un paparazzi) dont 390 toutes floues.. (voire 480)
En synthèse : il y a du signal mais je n’avais pas les bons réglages (il faut des poses plus courtes pour limiter le flou : 1/1000 à 1/2000' et monter en ISO avec 1600 voir 3200 ISO)

Second essai : avec une caméra planétaire fixée sur le télescope

Mes essais suivants de prise d'images de l’ISS :

Configuration : Meade Lx90 8’’ moteurs débrayés + manche à balai pour le suivi manuel + camera QHYCCD II5LC //

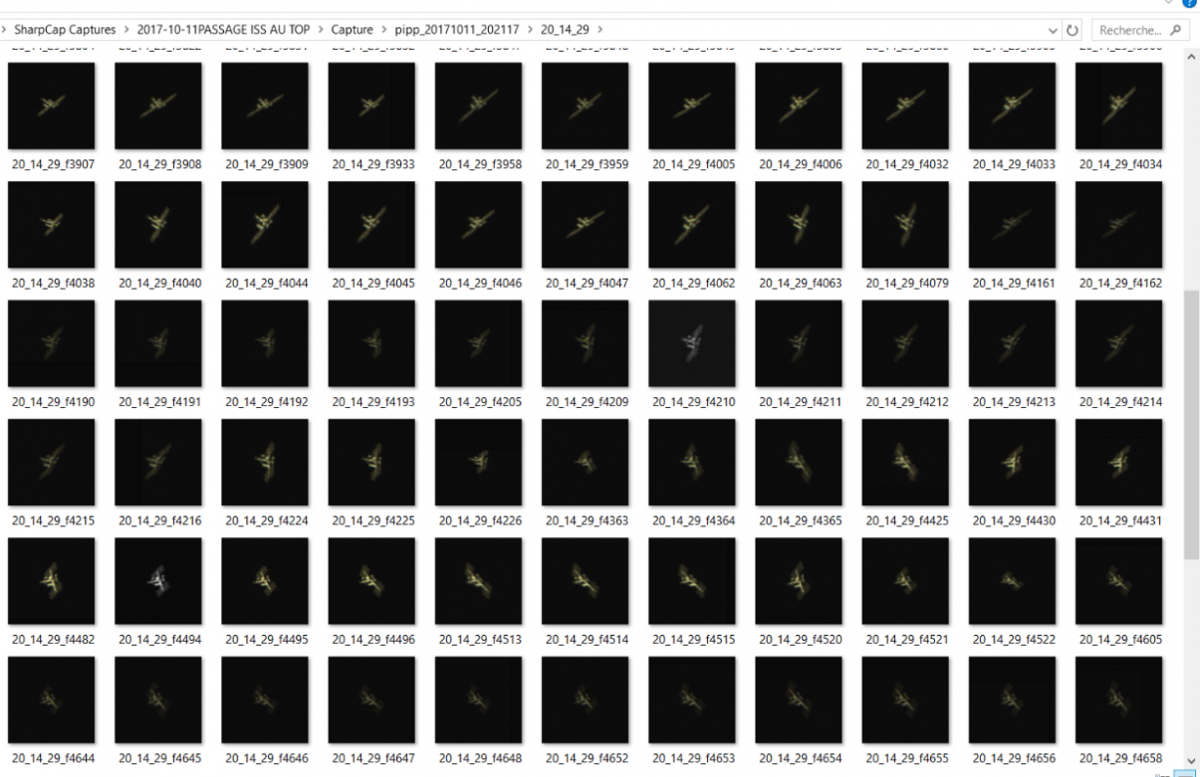

Bilan : 19,1 Go de data pour 5451 images dont seulement 159 « cadrées » avec une résolution mini de 15 pixels (en dessous, l’image ne présente pas d’intérêt de toute façon)
Réglages : Gain 30 – Durée : 0,6 à 1 ms selon la magnitude de l’ISS.

Voici le résultat du passage du 11 octobre 2017 avec les paramètres notés ci-dessus :


Crop en 300x300 pixels + centrage des images sous PIPP

Puis les images assemblées et centrées sous le logiciel PIPP pour en faire une vidéo :
https://youtu.be/_BYTOdQ9t1k

Nota : les changements d'intensité lumineuse sont liés à des passages de nuages devant l'ISS.

Passages de l'ISS devant le soleil

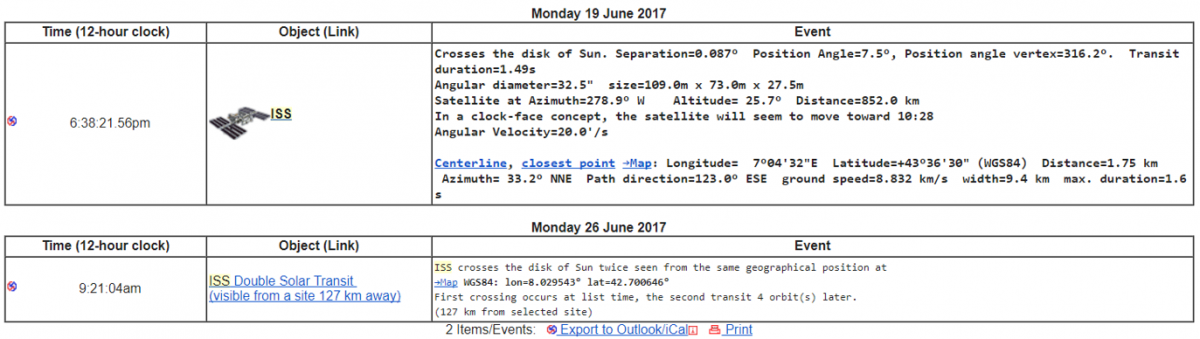

Prévision de passage par rapport à l'observateur à l'aide de Calsky : https://www.calsky.com/



Pour donner envie d'aller encore plus loin dans la précision des images que l'on peut observer depuis la terre avec des télescopes amateurs, voici deux sites de référence :

Le site de Thierry Legault : http://www.astrophoto.fr/satellites_fr.html

Le site d'Alessandro Bianconi : https://www.astrobin.com/users/sulcis2000/

Denis Huber
